귀하가 당사와 같은 중압 케이블 공급업체라면 국제 표준 준수가 단순한 체크박스가 아니라 모든 프로젝트, 모든 고객 및 안정적으로 전달되는 모든 메가와트 전력에 대한 신뢰의 기반이라는 것을 알고 계실 것입니다. 지난 10년 동안 우리는 주거 구역, 상업용 제조 허브, 재생 가능 에너지 농장 전반에 걸쳐 프로젝트를 수행해 왔으며 다른 무엇보다 우리에게 남긴 교훈은 규정 준수에 대한 절차를 단축하면 지연, 안전 위험 및 비용이 많이 드는 재작업으로 이어진다는 것입니다. 오늘 저는 우리가 제공하는 모든 케이블이 글로벌 벤치마크를 충족하는지 확인하기 위해 우리가 취하는 실용적이고 실행 가능한 단계를 살펴보고 싶습니다. 이를 통해 우리가 중압 케이블 공급업체로서 매일 어떻게 살아가고 있는지 정확히 확인할 수 있습니다.
먼저 국제 표준이 중요한 이유를 살펴보겠습니다. IEC 60502-2와 같은 표준은 임의의 규칙이 아닙니다. 엔지니어, 안전 전문가 및 업계 이해관계자로 구성된 팀이 전압 고장, 물리적 손상, 내후성 및 화재 성능과 같은 실제 위험을 해결하기 위해 개발한 표준입니다. 일반적으로 1kV~35kV의 전력을 전달하는 중압 케이블의 경우 비호환 케이블이 예기치 않게 작동하지 않아 병원, 공장 또는 중요한 인프라의 가동 중지 시간이 발생할 수 있습니다. 이것이 바로 우리가 원자재가 우리 시설에 도착하는 순간부터 시작하여 이러한 표준을 준수하는 데 전체 생산 프로세스를 집중시키는 이유입니다.

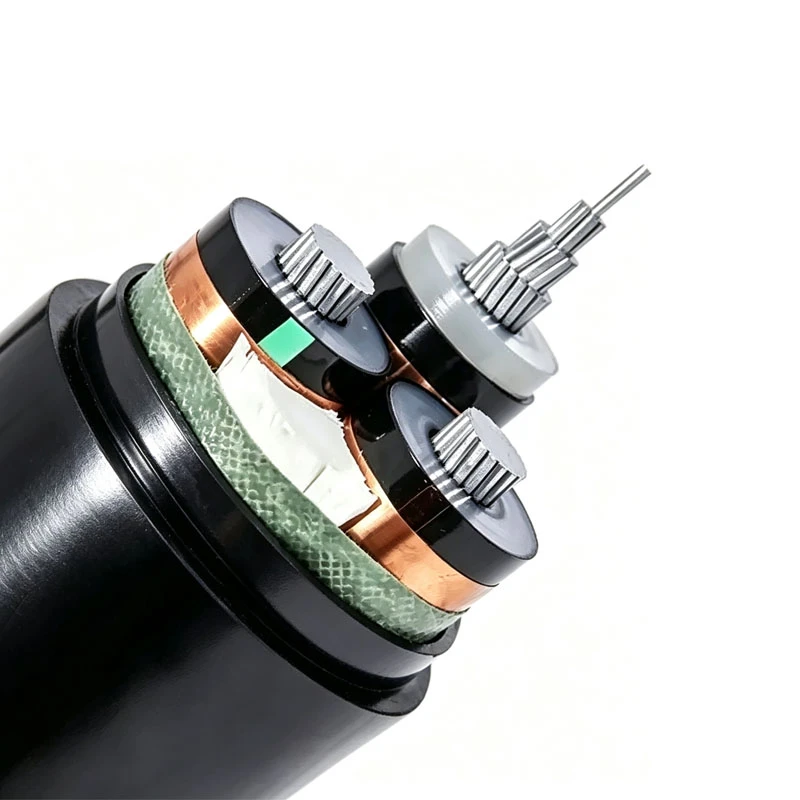

규정 준수를 보장하는 첫 번째 중요한 단계는 올바른 원자재를 선택하는 것입니다. 왜냐하면 최고 품질의 설계라도 구성 요소가 사양을 충족하지 않으면 아무 의미가 없기 때문입니다. 예를 들어, 중압 케이블의 도체는 부하 시 과열을 방지하기 위해 일관된 전도성이 필요합니다. 우리는 전도성 재료에 대한 국제 표준인 IEC 60228을 충족함을 확인하는 재료 테스트 보고서(MTR)를 제공하는 공급업체로부터 구리 및 알루미늄 도체를 공급받습니다. 일반적으로 가교 폴리에틸렌(XLPE)인 절연층은 정확한 두께, 유전 강도 및 습기에 대한 저항성을 가져야 합니다. 우리는 재료가 케이블용 절연 및 피복 재료에 대한 일반적인 테스트 방법을 다루는 IEC 60811-1-1을 통과했음을 보여주는 테스트 데이터를 제공하는 XLPE 공급업체와만 협력합니다. 당사가 제공하는 MV Armored 케이블과 같은 특정 케이블 유형을 선택할 때 외장 재료(일반적으로 강철 와이어 또는 스트립)도 기계적 강도 및 내식성에 대한 IEC 60502-2 요구 사항을 충족해야 합니다. 이러한 수준의 근면은 단지 좋은 관행이 아닙니다. 이는 우리 시설을 떠나는 모든 케이블이 국제 벤치마크를 충족할 수 있는 강력한 기반을 갖도록 보장하는 방법입니다.
다음으로, 여러 생산 단계에서의 내부 테스트는 협상할 수 없습니다. 우리는 최종 제품이 규정 준수 여부를 확인할 때까지 기다리지 않습니다. 비용이 많이 드는 문제가 되기 전에 문제를 조기에 파악하기 위해 주요 단계에서 테스트합니다. 각 도체 배치에 대해 전기 저항 테스트를 실행하여 전도성 요구 사항을 충족하는지 확인합니다. 절연의 경우 두께 측정, 절연 내력 테스트, 노화 테스트를 수행하여 절연이 케이블의 25년 이상의 수명 동안 유지되는지 확인합니다. 완제품에 관해서는 IEC 60502-2에서 요구하는 대로 유형 테스트와 일상 테스트를 실시합니다. 유형 테스트는 설계당 한 번씩 수행되어 온도 순환, 전압 서지 테스트, 굽힘으로 인한 기계적 응력과 같은 극한 조건에서 성능을 검증합니다. 우리가 생산하는 모든 단일 케이블에 대해 일상적인 테스트가 수행됩니다. 여기에는 제조 결함을 찾아내기 위해 실제 작동 조건을 시뮬레이션하는 연속성 검사, 절연 저항 테스트 및 고전압 내력 테스트가 포함됩니다. 예를 들어, 중압 지하 케이블을 테스트할 때 지하 설치 시 흔히 발생하는 위험인 매설 시 케이블이 습기를 흡수하지 않는지 확인하기 위해 물 침투 테스트를 수행합니다. 이 다단계 테스트를 통해 우리는 셀 수 없을 정도로 여러 번 비준수 케이블을 배송하지 않아도 되었습니다. 몇 년 전 케이블이 우리 시설을 떠나기 전에 약간의 단열재 두께 불일치가 발견되어 풍력 발전소 프로젝트에서 잠재적인 실패를 방지했던 사례도 포함됩니다.
각 사용 사례에 적합한 국제 표준을 이해하고 적용하는 것은 퍼즐의 또 다른 핵심 요소입니다. 모든 중압 케이블이 동일한 표준을 충족할 필요는 없습니다. 예를 들어 유틸리티 배전망용 케이블은 태양열 발전소용 케이블과 요구 사항이 다릅니다. 그렇기 때문에 우리는 엔지니어링 및 품질 관리 팀이 IEC 60502-2, IEC 60840(30kV 이상 최대 150kV의 전압에 대해 압출 절연 처리된 전원 케이블용) 및 ANSI/NEMA WC(북미 공통)와 같은 표준의 최신 개정 사항을 지속적으로 업데이트할 수 있도록 지속적인 교육에 투자하고 있습니다. 고객이 특정 프로젝트를 요청하면 우리는 고객과 협력하여 요구 사항을 올바른 표준에 맞춘 다음 그에 따라 제조 및 테스트를 조정합니다. 예를 들어, 고객이 유럽의 산업 현장을 위해 6/10KV 중압 케이블을 필요로 하는 경우 우리는 생산 공정이 IEC 60502-2에 부합하는지 확인하고, 미국 프로젝트를 위해 동일한 케이블이 필요한 경우 해당 지역에 적용되는 추가 NEC(National Electrical Code) 요구 사항도 충족하는지 확인합니다. 글로벌 규정 준수를 유지하면서 적응할 수 있는 이러한 유연성 덕분에 우리는 모든 대륙의 고객에게 서비스를 제공할 수 있습니다.
문서화 및 추적성은 간과되는 경우가 많지만 고객, 규제 기관 및 제3자 감사자에게 규정 준수를 입증하는 데 필수적입니다. 우리가 생산하는 모든 케이블 배치에는 고유한 일련 번호가 있으며 원자재 MTR, 모든 생산 단계의 테스트 결과, 최종 테스트 보고서 및 생산 날짜를 포함하는 완벽한 추적 기록을 유지합니다. 고객이 당사 케이블이 해당 프로젝트의 국제 표준을 충족한다는 점을 입증해야 하는 경우 당사는 며칠이 아닌 몇 시간 내에 완전한 패키지를 제공할 수 있습니다. 예를 들어, 도시 프로젝트에서 케이블 규정 준수에 대한 제3자 검증이 필요한 경우 사내 테스트 보고서를 공유하고 공인 연구소에서 독립적인 테스트를 진행하여 IEC 60502-2 준수 여부를 확인할 수 있습니다. 이러한 수준의 투명성은 신뢰를 구축합니다. 고객은 단순히 케이블이 규정을 준수한다는 우리의 말을 받아들일 필요가 없습니다. 그들은 받은 모든 제품의 전체 내역을 볼 수 있습니다.
또한 우리는 공인된 제3자 인증 기관과의 파트너십을 통해 규정 준수 여부를 검증합니다. Intertek 또는 UL과 같은 조직과 협력하여 우리는 ISO 9001(품질 관리) 및 우리가 준수한다고 주장하는 특정 케이블 표준을 충족하는지 확인하기 위해 제조 시설, 생산 프로세스 및 테스트 절차에 대한 정기적인 감사를 받습니다. 우리는 유효한 국제 인증을 보유한 다른 유명 공급업체로부터 케이블만 공급합니다. 예를 들어 우리가 도체에 사용하는 원동은 IEC 표준을 충족하도록 인증받은 제련소에서 나옵니다. 이러한 규정 준수 확인 생태계는 공급망의 모든 링크가 최종 제품의 국제 벤치마크 준수에 기여하도록 보장합니다.
중압 케이블 공급업체로서 우리는 규정 준수가 일회성 확인이 아닌 지속적인 프로세스라는 것을 배웠습니다. 새로운 기술이 등장하고 안전 연구가 발전함에 따라 표준도 진화합니다. 따라서 우리는 업계 컨퍼런스에 참석하고, 국제 대형 전기 시스템 협의회(CIGRE)와 같은 무역 그룹에 가입하고, 표준이 개정될 때마다 엔지니어링 및 품질 프로토콜을 업데이트하는 것을 최우선 과제로 삼고 있습니다. 몇 년 전 IEC는 공공 장소의 중압 케이블에 대한 화재 성능 요구 사항을 개정했습니다. 우리는 즉시 새로운 화재 전파 테스트를 포함하도록 테스트 절차를 업데이트했으며 재료 공급업체와 협력하여 새롭고 더 엄격한 난연성 표준을 충족하는 XLPE를 공급했습니다. 이러한 사전 예방적 접근 방식은 업계의 안전 기대치가 높아지더라도 규정 준수에 결코 뒤처지지 않는다는 것을 의미합니다.
새 프로젝트를 위한 케이블을 지정하는 엔지니어, 설치를 감독하는 프로젝트 관리자, 동료 공급업체 등 중압 케이블을 사용하는 모든 사람의 결론은 다음과 같습니다. 규정 준수를 보장하려면 원자재 선택부터 최종 테스트까지 모든 세부 사항에 주의가 필요합니다. 테스트 과정을 생략하거나, 표준 업데이트를 무시하거나, 추적성 단계를 건너뛰면 단기적으로는 약간의 비용을 절약할 수 있지만 장기적으로는 위험이 따릅니다. 이것이 바로 우리가 규정 준수를 타협할 수 없도록 하는 사업을 구축한 이유입니다. 고객이 우리에게 케이블을 주문하면 해당 케이블이 가장 높은 국제 표준을 충족하도록 테스트, 문서화 및 제조되었음을 확신할 수 있습니다.
규정 준수를 우선시하는 중압 케이블 공급업체를 찾고 있거나 실외 설치용 MV 아머드 케이블, 매설 서비스용 중압 지하 케이블, 산업용 그리드용 6/10KV 중압 케이블 또는 IEC 60502-2와 같은 표준을 준수해야 하는 모든 케이블 등 프로젝트에 어떤 케이블이 적합한지 질문이 있는 경우, 우리가 도와드리겠습니다.
참고자료
- 국제전기기술위원회. (2014). IEC 60502-2: 1kV(Um = 1,2kV)~30kV(Um = 36kV)의 정격 전압용 압출 절연체 및 해당 액세서리가 있는 전원 케이블 – 파트 2: 6kV(Um = 7,2kV)~30kV(Um = 36kV)의 정격 전압용 케이블. 스위스 제네바: IEC.
- 국제전기기술위원회. (2013). IEC 60228: 절연 케이블의 도체. 스위스 제네바: IEC.
- 국제전기기술위원회. (2015). IEC 60811-1-1: 전기 및 광케이블의 절연 및 외장 재료 – 일반적인 테스트 방법 – 파트 1-1: 일반 응용 테스트 – 두께 및 물리적 치수 – 밀도 – 인장 특성. 스위스 제네바: IEC.
- 전국화재예방협회. (2023). NFPA 70: 국가 전기 규정. 매사추세츠주 퀸시: 전국 화재 예방 협회.
- 국제표준화기구. (2015). ISO 9001: 품질 경영 시스템 – 요구사항. 스위스 제네바: ISO.
