안녕하세요! 저전압 케이블 공급업체로서 저는 이러한 케이블의 단면적과 그것이 왜 그렇게 큰 문제인지에 대한 질문을 자주 받습니다. 그럼 바로 들어가 보겠습니다.
먼저, 저압 케이블의 단면적은 정확히 얼마입니까? 케이블을 긴 튜브나 원통으로 생각해보세요. 쇠톱을 사용하여 직선으로 자르면 평평한 절단 표면에 표시되는 영역이 단면적입니다. 일반적으로 제곱밀리미터(mm²)로 측정됩니다.
이제 이 영역이 왜 그렇게 중요한지 궁금할 것입니다. 몇 가지 주요 이유가 있으며 저전압 케이블의 세계에서는 모두 매우 중요합니다.
전류 운반 용량
가장 중요한 이유는 전류 운반 능력입니다. 전류는 기본적으로 케이블을 통한 전하의 흐름이며 암페어(A)로 측정됩니다. 케이블의 단면적에 따라 과열 없이 안전하게 전달할 수 있는 전류량이 결정됩니다.
단면적이 크다는 것은 전자가 케이블을 통해 흐를 수 있는 공간이 더 많다는 것을 의미합니다. 고속도로를 상상해 보세요. 4차선 고속도로는 1차선 도로보다 더 많은 차량을 운송할 수 있습니다. 마찬가지로 단면적이 더 큰 케이블은 더 많은 전류를 전달할 수 있습니다. 단면적이 작은 케이블에 너무 많은 전류를 흐르게 하려고 하면, 마치 1차선 도로에 많은 자동차를 밀어넣으려는 것과 같습니다. 케이블이 뜨거워지기 시작하면 모든 종류의 문제가 발생할 수 있습니다.
과열은 도선 주변의 보호층인 케이블 절연체를 손상시킬 수 있습니다. 절연체가 손상되면 단락이나 전기 화재가 발생할 수 있습니다. 그렇기 때문에 운반해야 하는 전류량에 맞는 단면적을 가진 케이블을 선택하는 것이 중요합니다.
예를 들어, 램프나 휴대폰 충전기와 같은 소형 가전 제품용 케이블을 사용하는 경우 상대적으로 단면적이 작은 케이블을 사용하면 문제가 없습니다. 그러나 산업 기계나 대규모 전기 시스템과 같은 장치에 전원을 공급하는 경우 단면적이 훨씬 더 큰 케이블이 필요합니다.
전압 강하
또 다른 중요한 요소는 전압 강하입니다. 전압은 케이블을 통해 전류를 밀어내는 힘입니다. 케이블을 통해 전류가 흐르기 때문에 케이블의 저항으로 인한 전압 손실이 적습니다. 케이블의 저항은 단면적에 반비례합니다. 이는 단면적이 큰 케이블일수록 저항이 적고 전압 강하도 적다는 것을 의미합니다.
공장에 긴 케이블이 설치되어 있다고 가정해 보겠습니다. 단면적이 작은 케이블을 사용하는 경우 케이블을 따라 전압 강하가 커질 수 있습니다. 이는 케이블 끝에 있는 장비가 제대로 작동하는 데 필요한 전체 전압을 수신하지 못할 수도 있음을 의미합니다. 성능 저하, 오작동 또는 장비 손상을 초래할 수 있습니다.
반면, 단면적이 더 큰 케이블을 사용하면 전압 강하가 훨씬 작아지고 장비에 보다 안정적인 전압 공급이 제공됩니다.
다양한 애플리케이션을 위한 케이블 선택
이제 단면적이 왜 중요한지 이해했으므로 단면적이 당사가 공급하는 다양한 유형의 저압 케이블과 어떤 관련이 있는지 이야기해 보겠습니다.
- H07RN - F 헤비 듀티 고무 케이블: 휴대용 전기기기나 실외기기 등 유연성과 내구성이 요구되는 곳에 많이 사용되는 케이블입니다. 장치의 전력 요구 사항에 따라 올바른 단면적을 선택해야 합니다. 소형 장치의 경우 단면적이 1.5mm² 또는 2.5mm²인 케이블이면 충분할 수 있습니다. 그러나 더 크고 더 많은 전력을 소비하는 장비의 경우 단면적이 6mm² 이상인 케이블이 필요할 수 있습니다.
- 저전압 기갑 케이블: 지하시설이나 산업현장 등 물리적인 손상으로부터 케이블을 보호해야 하는 상황에 사용되는 케이블입니다. 단면적 선택은 다시 전류 전달 요구 사항을 기반으로 합니다. 중간 규모 산업용 부하의 경우 단면적이 10mm² 또는 16mm²인 케이블을 선택하는 것이 좋습니다.

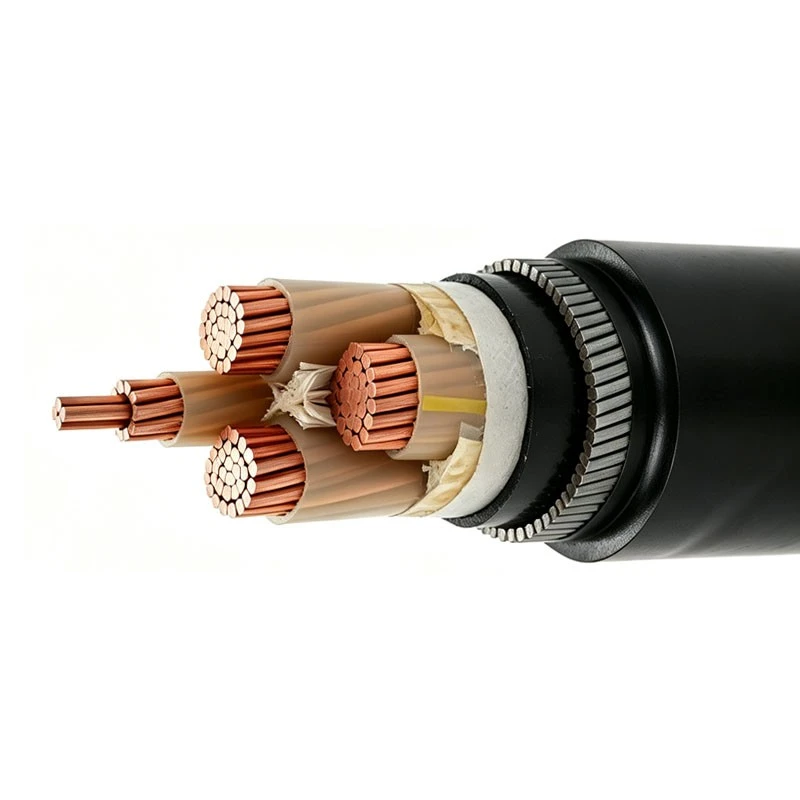

- 0.6/1KV 저전압 전원 케이블: 이 유형의 케이블은 배전 시스템에 널리 사용됩니다. 단면적의 범위는 소규모 분기 회로의 경우 2.5mm²부터 대규모 산업 단지의 주 공급 케이블의 경우 수백 평방mm까지 다양합니다. 선택은 부하 전류, 케이블 길이, 허용 가능한 전압 강하에 따라 달라집니다.
- 강철 와이어 기갑 전원 케이블: 저전압 외장 케이블과 유사하게 추가적인 기계적 보호 기능을 제공합니다. 단면적은 전류 전달 용량 및 전압 강하와 동일한 원리를 기반으로 선택됩니다. 예를 들어, 케이블이 가혹한 조건에 노출되는 광산 애플리케이션에서는 케이블 단면적이 더 크면 안정적인 전원 공급이 보장됩니다.

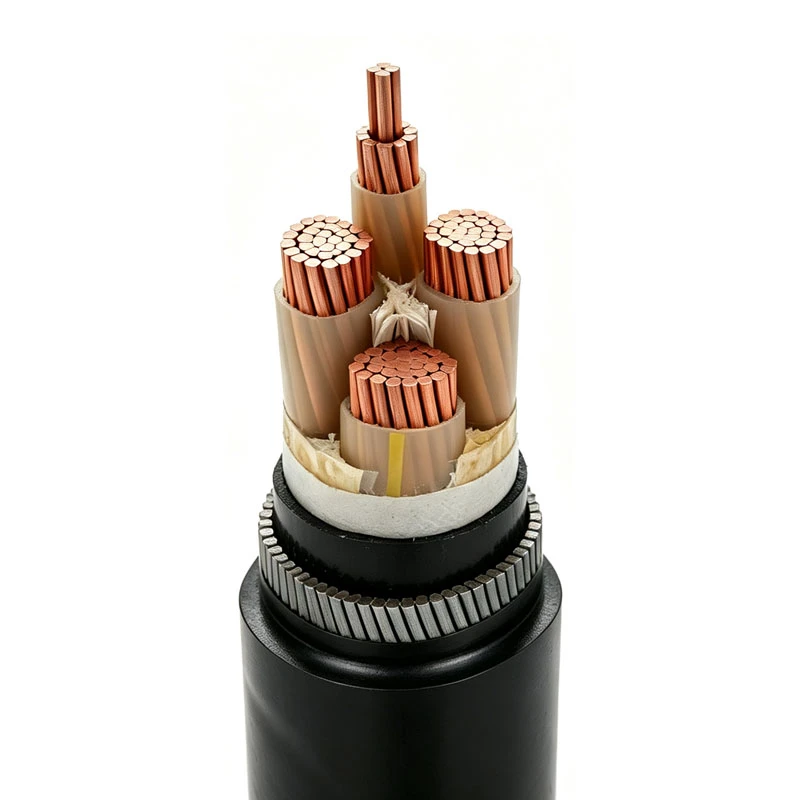

- 산업용 저전압 전원 케이블: 이 케이블은 광범위한 산업 응용 분야에 맞게 설계되었습니다. 단면적은 전원을 공급하는 특정 기계 및 장비에 따라 크게 달라질 수 있습니다. 소규모 작업장의 경우 단면적이 4mm² 또는 6mm²인 케이블이면 충분할 수 있지만 대규모 제조 공장의 경우 단면적이 50mm² 이상인 케이블이 필요할 수 있습니다.
올바른 선택
저전압 케이블에 적합한 단면적을 선택하는 것이 모든 상황에 맞는 단일 크기는 아닙니다. 이를 위해서는 전기 시스템에 대한 세심한 평가가 필요합니다. 부하 유형(저항성, 유도성 또는 용량성), 예상 전류 소모, 케이블 길이 및 주변 온도를 고려해야 합니다.
전문 전기 기술자가 올바른 선택을 하도록 도와드릴 수 있습니다. 이러한 모든 요소를 기반으로 최적의 단면적을 결정하는 계산을 수행할 수 있습니다. 물론, 저전압 케이블 공급업체로서 당사는 항상 전문 지식과 조언을 제공해 드립니다.
사업에 대해 이야기하자
저전압 케이블 시장에 있고 귀하의 응용 분야에 적합한 단면적이 무엇인지 이해하는 데 도움이 필요하다면 주저하지 말고 문의하십시오. 우리는 위에서 언급한 케이블을 포함하여 다양한 고품질 케이블을 보유하고 있으며 귀하의 요구 사항을 충족할 수 있다고 확신합니다. 소규모 DIY 프로젝트에서 작업하든 대규모 산업용 설치 작업에서든 우리가 도와드리겠습니다. 자세한 상담을 원하거나 귀하의 특정 요구 사항에 맞는 견적을 받으려면 당사에 문의하십시오.
참고자료
- IEC(국제전기기술위원회)의 전기 설치 안내서
- 국가 전기 코드(NEC)
- 케이블 제조업체의 기술 매뉴얼
