제품 설명

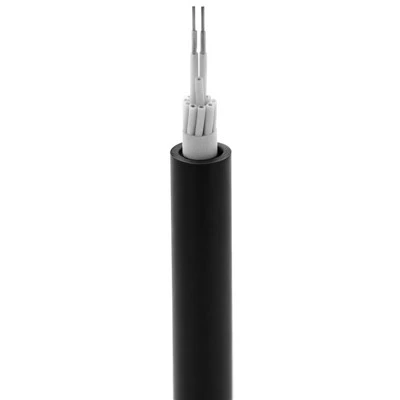

해양 플랫폼 및 해양 설치용으로 특별히 설계된 저{0}}전압 멀티{1}}코어 제어 케이블입니다. 펌프, 밸브 및 장비의 제어, 인터록 및 보조 신호 회로에 사용되며 정밀 측정 장비 신호에는 사용되지 않습니다.
주요 기능
- 해양 상부 장비에 대한 스위칭 및 인터록 제어 신호를 전송합니다.
- 심한 진동, 염수 분무, 높은 습도, 오일 및 화학 물질 튀김 등 극한의 해양 조건을 견뎌냅니다.
- 전체 차폐 옵션; 개별 쌍 차폐는 표준이 아닙니다.
- LSZH 및 난연{0}}등급은 해양 안전 요구사항에 널리 사용됩니다.
- 기계적 충격 및 압착 보호를 위한 SWA 강철 와이어 갑옷
- IEC 표준 및 해양 프로젝트/선급 협회 요구 사항을 준수합니다.
|
지휘자 |
주석 도금 연선 |
|
C로스-섹션 |
0.75mm², 1.0mm², 1.5mm², 2.5mm², 4mm², 6mm² |
|
온도 범위 |
-40도 ~ +85도 |
|
해양 인증 |
ABS/DNV/LR/CCS |
|
절연저항 |
100MΩ·km @20도 |
애플리케이션
자격증
ISO 품질 경영 시스템 인증서
ABS/DNV/LR/CCS 승인 인증서
|
1.건축 |
|||||||
|
S/N |
건설 |
요구 사항 |
|
||||
|
1 |
지휘자 |
2 클래스 2 주석 도금 구리 도체 |
|||||
|
2 |
격리 |
XLPE |
|||||
|
3 |
갑옷 |
주석 도금된 구리선 편조 |
|||||
|
4 |
외부 칼집 |
SHF1 |
|||||
|
2. 케이블 식별 코어 식별: 검정색 + 숫자 코드. 1 쌍 이상: 검정, 흰색 외장 색상: 검정색 3. 표준 준수 IEC 60092-376, IEC 60228, IEC 60092-360, IEC 60332-1-2, IEC 60332-3-22, IEC 60754-1~2, IEC 61034-1~2 |
|||||||
|
4.애플리케이션 |
|||||||
|
S/N |
목 |
기술 요구 사항 |
|||||
|
1 |
정격전압 |
교류 150/250V |
|||||
|
2 |
작동 온도 |
'-15~90도 |
|||||
|
S/N |
심수×단면적 |
지휘자의 구조 |
대략. 직경 지휘자의 |
명목상 thk. 단열재 |
외장의 공칭 두께 |
대략. 케이블의 OD |
대략. 케이블의 무게 |
|
아니 × sqmm |
번호/mm |
mm |
mm |
mm |
mm |
kg/km |
|
|
1 |
2×1.0 |
7/0.43 |
1.29 |
0.5 |
1.0 |
7.0 |
85 |
|
2 |
4×1.0 |
7/0.43 |
1.29 |
0.5 |
1.0 |
8.0 |
119 |
|
3 |
7×1.0 |
7/0.43 |
1.29 |
0.5 |
1.1 |
9.5 |
167 |
|
4 |
12×1.0 |
7/0.43 |
1.29 |
0.5 |
1.2 |
12.4 |
262 |
|
5 |
19×1.0 |
7/0.43 |
1.29 |
0.5 |
1.3 |
14.8 |
410 |
|
6 |
27×1.0 |
7/0.43 |
1.29 |
0.5 |
1.4 |
17.7 |
554 |
|
7 |
37×1.0 |
7/0.43 |
1.29 |
0.5 |
1.4 |
19.6 |
703 |
|
5. 전기적 특성 |
|||||||
|
S/N |
심수 × 단면적 × |
최대. 도체의 DC 저항@20도 |
내전압 시험 |
||||
|
아니 × sqmm |
Ω/km |
kV/min, 고장 없음 |
|||||
|
1 |
2×1.0 |
19.3 |
1.5/5 |
||||
|
2 |
4×1.0 |
19.3 |
1.5/5 |
||||
|
3 |
7×1.0 |
19.3 |
1.5/5 |
||||
|
4 |
12×1.0 |
19.3 |
1.5/5 |
||||
|
5 |
19×1.0 |
19.3 |
1.5/5 |
||||
|
6 |
27×1.0 |
19.3 |
1.5/5 |
||||
|
7 |
37×1.0 |
19.3 |
1.5/5 |
||||
Huayu 해양 제어 케이블 이점
- 극한의 야외 해양 환경에 적합한 해양 플랫폼 현장 배선용으로 설계됨{0}}
- 밸브, 펌프 및 안전 인터록 루프의 로컬 제어를 위한 멀티{0}}코어 케이블
- 클래스 5 주석 도금 구리 구조, 빈번한 플랫폼 진동을 흡수하여 와이어 파손 방지
- 전반적인 차폐 추가-로 중부하 전력 장치의 간섭을 억제하는 데 도움이 됨-
- 절연 저항 100 MΩ·km 이상, 염수 안개, 습한 공기 및 기름 유출 중에도 안정적으로 유지됨
- 작업 범위 -40도 ~ +85도 ; 특수 목적으로 제작된 해양 외피는 바닷물, 기름 및 화학물질이 튀는 것을 막아줍니다.
- 해양 프로젝트 사양에 맞게 SWA 장갑, LSZH 또는 난연 등급-을 선택하세요.
- 모든 로트는 배송 전에 전체 전기 점검을 거칩니다.
자주 묻는 질문
Q1: 이 케이블을 선택할 때 무엇을 고려해야 합니까?
A: 전압, 코어수, 설치면적을 확인하세요.
Q2: 소금과 기름이 케이블 수명을 단축합니까?
A: 해양-등급 보호관은 염분-안개와 기름에 강합니다.
Q3: 제3자-테스트를 수락할 수 있나요?
답: 그렇습니다. 공장 테스트 보고서가 제공됩니다. 제3자-프로젝트 필요에 따라 검사가 가능합니다.
